伺服、變頻器用，充放電對應品鋁電解電容器
系列：LHR
所屬分類：伺服、變頻器用，充放電對應品
類別：伺服、變頻器用，充放電對應品
額定電壓范圍（Vdc）：350~450

資料下載

工作上限溫度.標準壽命
詳細信息
規格書

85℃5000小時品

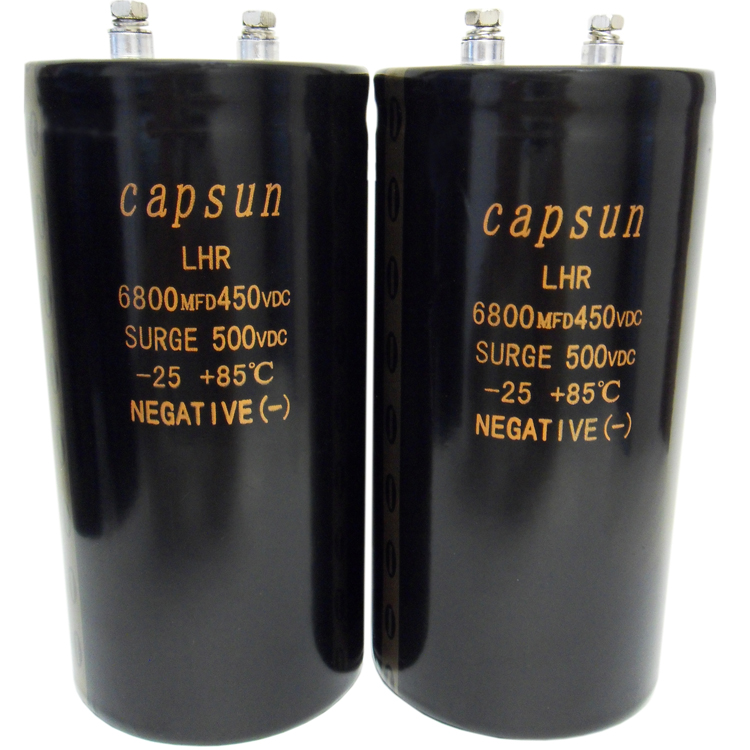

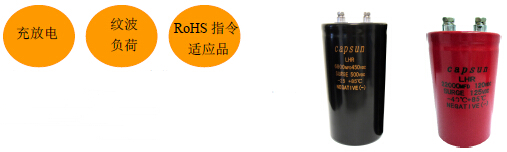

LHR 系列

●應對AC伺服放大器、變頻器再生引起的頻繁的大電壓變化,同步電動機勵磁及交流調壓設備、數碼電暈沖擊機,發射機,超聲波等行業同類產品相比，此系列增加了充放電對策（紋波重疊）。

●與行業同類產品相比，此系列增加了充放電對策。保證85℃5000小時（紋波重疊）。

●額定電壓范圍：350-450VDC 靜電容量680-18000µF。

◆規格表

項目	特性
工作溫度范圍	-40~+85℃
額定電壓范圍	350~450VDC
靜電容量容許差	± 20%（M）----------------- 20℃/120HZ
漏電流	I=0.02CV或者5mA中任意一個較小值 I:漏電流（µA）、C:靜電容量（µF）、額定電壓（VDC）-------- 20℃/5分鐘值
損失角正切值tanδ	≤0.25 ----------------20℃/120HZ
溫度特性	靜電容量變化率 C（-25℃）/C（+20℃）≥0.7 ------------- 20℃/120HZ
絕緣電阻	全部端子和容器套上的絕緣套且安裝的固定帶之間用DC500V的絕緣電阻測定儀測出的值≥100MΩ
絕緣耐壓	全部端子和容器套的絕緣套且安裝的固定帶之間施加AC2000V的電壓1分鐘未出現異常。
充放電	在常溫（15～35℃）的環境中，用以下電壓波形進行充放電后，待溫度恢復到20℃進行測量時，應懣足以下要求。
	靜電容量變化率	≤初始值的±20%	電壓波形
	損失角正切值	≤初始規格值的200%
	漏電流	≤初始規格值
	頻率	3HZ
	周期數	6.000萬次

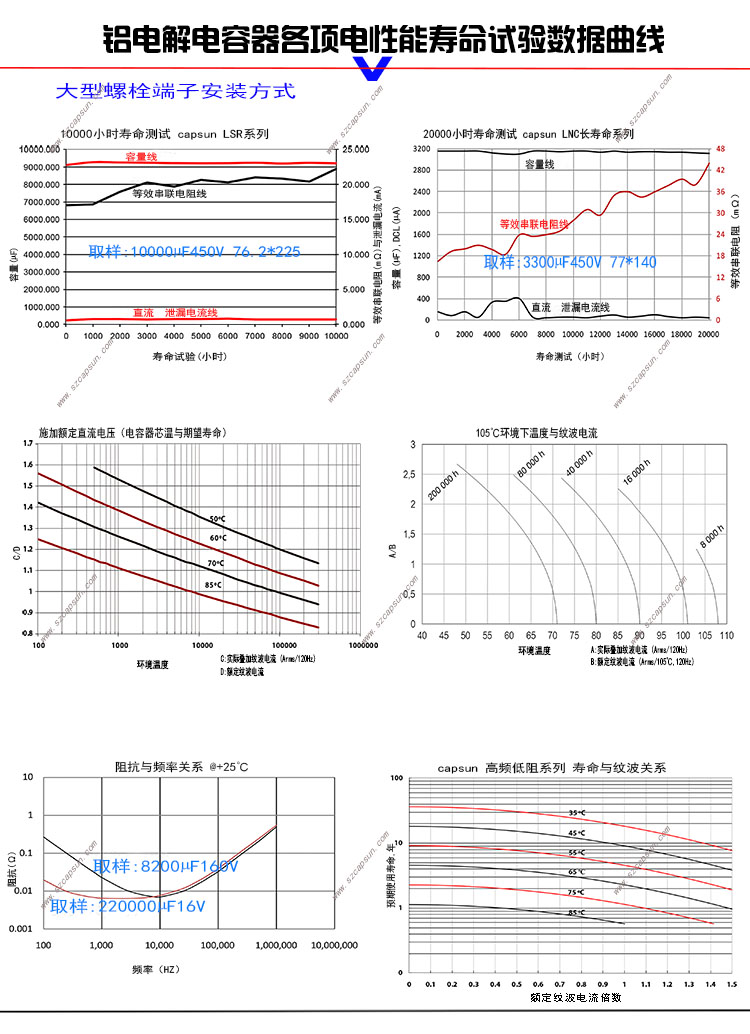

耐久性	在85℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓5000小時后，待溫度恢復到 20℃進行測量時，應滿足以下要求。
	靜電容量變化率	≤初始值的±20%
	損失角正切值	≤初始規格值的200%
	漏電流	≤初始規格值
高溫無負荷特性	在85℃環境下，無負荷放置500小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項）后進行測量時，應滿足以下要求
	靜電容量變化率	≤初始值的±20%
	損失角正切值	≤初始規格值的200%
	漏電流	≤初始規格值

標準品一覽表

工作電壓	額定容量	外殼尺寸D x L	損耗角120Hz,20℃	額定紋波電流	產品型號
[V]	[μF]	[mm]		（Ams/85℃,120Hz）	產品型號
350	1200	50*60	4.7	1.56	LHR351M5C122MC60
	1500	50*70	5.5	1.83	LHR351M5C152MC70
	1800	50*80	6.4	2.13	LHR351M5C182MC80
	2200	50*96	7.6	2.53	LHR351M5C222MC96
	2700	50*105	8.8	2.94	LHR351M5C272MCA5
	2700	50*115	9.2	3.06	LHR351M5C272MCB5
	3300	50*130	10.8	3.58	LHR351M5C332MCD0
	4700	63.5*115	13.2	4.61	LHR351M5C472MDB5
	5600	63.5*130	15.2	5.3	LHR351M5C562MDD0
	5600	76.2*105	15.2	5.36	LHR351M5C562MEA5
	6800	63.5*155	18.1	6.32	LHR351M5C682MDF5
	8200	63.5*170	20.7	7.25	LHR351M5C822MDH0
	8200	76.2*130	20.2	6.57	LHR351M5C822MED0
	10000	76.2*155	24.2	8.47	LDX351M5C103MEF5
	10000	89*115	23.1	8.1	LHR351M5C103MFB5
	12000	76.2*170	27.6	9.66	LHR351M5C123MEH0
	12000	89*130	26.6	9.33	LHR351M5C123MFD0
	15000	89*155	32.1	11.2	LHR351M5C153MFF5
	15000	89*170	33.5	11.7	LHR351M5C153MFH0
	18000	89*190	38.5	13.5	LHR351M5C183MFK0
375	1000	50*60	4.3	1.42	LHR3H1M5C102MC60
	1200	50*70	4.9	1.64	LHR3H1M5C122MC70
	1500	50*80	5.8	1.94	LHR3H1M5C152MC80
	2200	50*96	7.6	2.54	LHR3H1M5C222MC96
	2200	50*105	8	2.65	LHR3H1M5C222MCA5
	2700	50*115	9.2	3.06	LHR3H1M5C272MCB5
	3300	50*130	10.8	3.58	LHR3H1M5C332MCD0
	4700	63.5*115	13.2	4.61	LHR3H1M5C472MDB5
	5600	63.5*130	15.2	5.3	LHR3H1M5C562MDD0
	5600	76.2*105	15.2	5.36	LHR3H1M5C562MEA5
	6800	63.5*155	18.1	6.32	LHR3H1M5C682MDF5
	6800	63.5*170	18.9	6.6	LHR3H1M5C682MDH0
	8200	76.2*130	20.2	7.09	LHR3H1M5C822MED0
	8200	89*115	20.9	7.35	LHR3H1M5C822MFB5
	10000	76.2*155	24.2	8.48	LHR3H1M5C103MEF5
	10000	76.2*170	25.2	8.85	LHR3H1M5C103MEH0
	10000	89*130	24.3	8.54	LHR3H1M5C103MFD0
	12000	89*155	28.4	10	LHR3H1M5C123MFF5
	15000	89*170	33.5	11.7	LHR3H1M5C153MFH0
	15000	89*190	35.2	12.3	LHR3H1M5C153MFK0
450	680	50*60	3.1	1.03	LHR451M5C681MC60
	820	50*60	3.8	1.29	LHR451M5C821MC60
	1000	50*70	4.4	1.5	LHR451M5C102MC70
	1200	50*80	5.2	1.74	LHR451M5C122MC80
	1500	50*96	6.2	2.1	LHR451M5C152MC96
	1800	50*115	7.4	2.51	LHR451M5C182MCB5
	2200	50*130	8.7	2.93	LHR451M5C222MCD0
	3300	63.5*115	11	3.88	LHR451M5C332MDB5
	3900	63.5*130	12.7	4.44	LHR451M5C392MDD0
	3900	76.2*105	13.2	4.49	LHR451M5C392MEA5
400	1000	50*60	4.3	1.42	LHR401M5C102MC60
	1200	50*70	4.9	1.64	LHR401M5C122MC70
	1500	50*80	5.8	1.95	LHR401M5C152MC80
	1800	50*96	6.9	2.29	LHR401M5C182MC96
	2200	50*105	8	2.65	LHR401M5C222MCA5
	2200	50*115	8.3	2.77	LHR401M5C222MCB5
	2700	50*130	9.8	3.23	LHR401M5C272MCD0
	3900	63.5*115	12	4.21	LHR401M5C392MDB5
	4700	63.5*130	13.9	4.86	LHR401M5C472MDD0
	5600	63.5*155	16.4	5.75	LHR401M5C562MDF5
	5600	63.5*170	17.1	5.99	LHR401M5C562MDH0
	5600	76.2*105	15.2	5.35	LHR401M5C562MEA5
	6800	76.2*130	18.4	6.47	LHR401M5C682MED0
	8200	76.2*155	21.9	7.68	LHR401M5C822MEF5
	8200	76.2*170	22.8	8.02	LHR401M5C822MEH0
	8200	89*115	20.9	7.35	LHR401M5C822MFB5
	10000	89*130	24.3	8.26	LHR401M5C103MFD0
	12000	89*155	28.7	10	LHR401M5C123MFF5
	12000	89*170	29.9	10.5	LHR401M5C123MFH0
	15000	89*190	31.2	12.3	LHR401M5C153MFK0
420	820	50*60	3.8	1.29	LHR421M5C821MC60
	1000	50*70	4.4	1.5	LHR421M5C102MC70
	1200	50*80	5.2	1.75	LHR421M5C122MC80
	1800	50*96	6.8	2.3	LHR421M5C182MC96
	1800	50*105	7.1	2.4	LHR421M5C182MCA5
	2200	50*115	8.2	2.77	LHR421M5C222MCB5
	2700	50*130	9.6	3.25	LHR421M5C272MCD0
	3300	63.5*115	11	3.87	LHR421M5C332MDB5
	3900	63.5*130	12.7	4.44	LHR421M5C392MDD0
	4700	63.5*155	15	5.28	LHR421M5C472MDF5
	4700	76.2*105	13.9	4.92	LHR421M5C472MEA5
	5600	63.5*170	17.1	6.02	LHR421M5C562MDH0
	5600	76.2*130	16.6	5.9	LHR421M5C562MED0
	6800	76.2*155	19.8	7.02	LHR421M5C682MEF5
	6800	89*115	19	6.73	LHR421M5C682MFB5
	8200	76.2*170	22.7	8.04	LHR421M5C822MEH0
	8200	89*130	22	7.78	LHR421M5C822MFD0
	10000	89*155	26.2	9.24	LHR421M5C103MFF5
	12000	89*170	29.9	10.5	LHR421M5C123MFH0
	12000	89*190	31.5	11	LHR421M5C123MFK0
450	4700	63.5*155	15	5.27	LHR451M5C472MDF5
	4700	63.5*170	15.6	5.5	LHR451M5C472MDH0
	5600	76.2*130	16.6	5.88	LHR451M5C562MED0
	6800	76.2*155	19.8	7.04	LHR451M5C682MEF5
	6800	89*115	19	6.72	LHR451M5C682MFB5
	8200	76.2*170	22.7	7.97	LHR451M5C822MEH0
	8200	89*130	22	7.72	LHR451M5C822MFD0
	10000	89*155	26.2	9.22	LHR451M5C103MFF5
	10000	89*170	27.3	9.66	LHR451M5C103MFH0
	12000	89*190	31.5	11.1	LHR451M5C123MFK0
