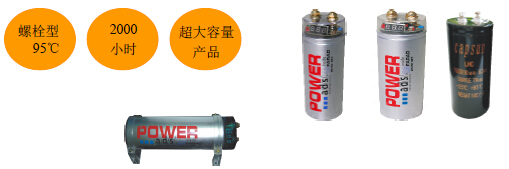

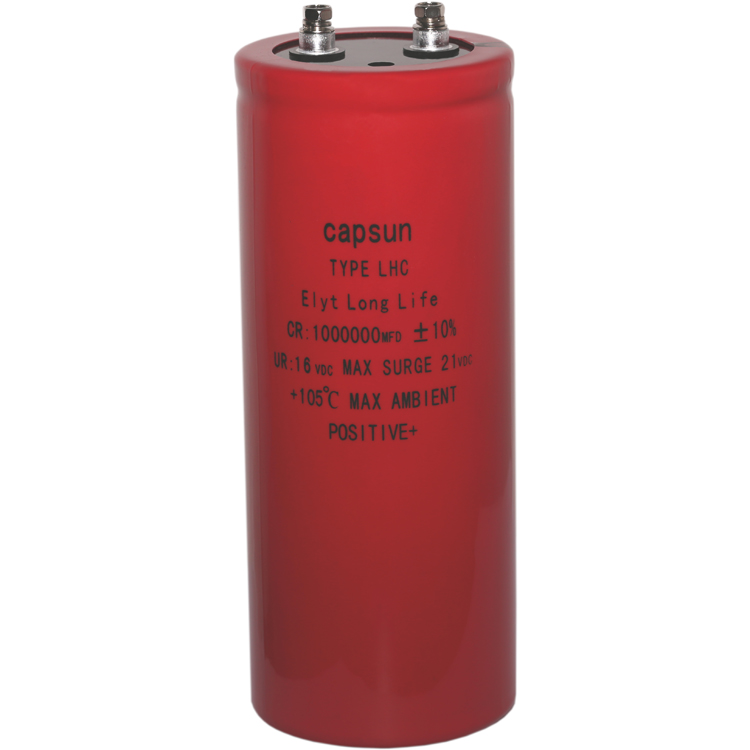

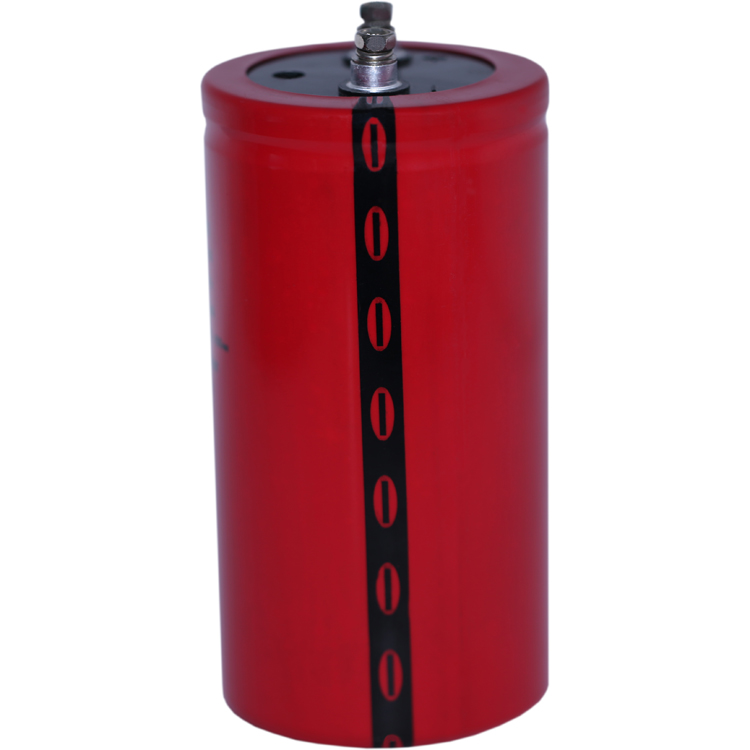

高端汽車音響品鋁電解電容器
系列：LHC
所屬分類：高端汽車音響品鋁電解電容器
類別：高端汽車音響品鋁電解電容器
額定電壓范圍（Vdc）：16~50

資料下載

工作上限溫度.標準壽命
詳細信息
規格書

95℃ 2000小時品

LHC 系列

●適用于高檔汽車音響HI-FI系列。

◆規格表

項目	特性
工作溫度范圍	-40~+95℃
額定電壓范圍	16~50VDC
標稱電容量允許偏差	0.5~5.0F ±10% ---------------- （20℃，120HZ）
漏電流	I=5.0mA在+20℃下施加額定電壓后（5分鐘）
溫度特性	靜電容量變化率 Z-40℃/Z+20℃≤12
耐久性	95℃施加帶紋波電流的額定電壓2000小時后滿足下列要求。
	靜電容量變化率	≤初始值的±20%
	損失角正切值	≤初始規格值的200%
	漏電流	≤初始規格值
高溫?zé)o負荷特性	95℃貯存1000小時環境下，冷卻至20℃，進行試驗前處理（JIS C 5101-4 4.1項）后進行測量時，應滿足以下要求
	靜電容量變化率	≤初始值的±20%
	損失角正切值	≤初始規格值的200%
	漏電流	≤初始規格值

標準品一覽表

容量	尺寸	10			尺寸	16			尺寸		20			尺寸	25
Cap(F)	D*L	I~	DL	ESR (mΩ)	D*L	I~	DL	ESR (mΩ)	D*L	I~		DL	ESR (mΩ)	D*L	I~	DL	ESR (mΩ)
0.5	76*120	13.5	1.0	3.02	76*150	18.2	0.8	1.59	76*215	18.8		0.8	1.38	76*215	24.5	0.8	1.02
0.6	76*120	14.9	1.0	2.53	76*150	22.3	0.8	1.42	76*215	20.0		0.8	1.18	76*215	26.8	0.8	0.93
0.7	76*120	16.0	1.0	2.18	76*150	24.4	1.0	1.33	76*215	21.6		1.0	1.13	76*215	28.9	1.0	0.88
0.8	76*120	17.1	1.0	1.92	76*215	28.5	1.0	1.25	76*215	23.0		1.0	1.07	76*215	30.9	1.0	0.83
0.9	76*150	21.3	1.0	1.72	76*215	30.6	1.0	1.16	76*215	24.4		1.0	0.99	76*215	32.7	1.0	0.78
1.0	76*150	22.5	1.5	1.56	76*215	34.4	1.0	1.06	76*215	25.7		1.0	0.92	100*240	34.4	1.0	0.72
1.2	76*215	24.7	1.5	1.32	76*215	36.7	1.0	1.0	76*215	28.1		1.0	0.87	100*240	37.6	1.0	0.68
1.5	76*215	27.6	1.5	1.07	100*240	39.8	1.5	0.97	100*240	31.4		1.5	0.84	100*240	42.0	1.5	0.66
2.0	76*215	31.0	3.5	0.93	100*270	41.6	1.5	0.86	100*240	36.0		1.5	0.76	100*240	48.5	1.5	0.57
2.2	76*215	32.5	3.5	0.84	100*240	45.8	1.5	0.78	100*240	37.7		1.5	0.70	100*260	50.8	1.5	0.52
2.5	100*220	36.3	3.5	0.79	100*240	52.0	3.5	0.74	100*240	40.2		3.5	0.67	100*260	54.1	3.5	0.5
3.0	100*220	39.8	3.5	0.71	100*240	55.0	3.5	0.66	100*260	44.0		3.5	0.55	100*260	59.2	3.5	0.45
3.5	100*240	43.0	4.0	0.65	100*240	58.2	3.5	0.62	100*260	47.5		3.5	0.52	100*260	63.9	3.5	0.43
4.0	100*240	46.0	4.0	0.62	100*240	60.0	3.5	0.60	100*260	50.8		3.5	0.50	100*260	68.3	3.5	0.42
4.5	100*240	48.7	5.0	0.58	100*260	64.5	4.0	0.56	100*260	53.9		3.5	0.47
5.0	100*240	51.2	5.0	0.53	100*260	68.0	4.0	0.50	100*260	58.0		3.5	0.42

◆ 額定紋波電流頻率修正系數
紋波頻率與標準品一覽表的規定值相異時，請使用小于乘以下表系數所得之值的值。

● 頻率修正系數

頻率（HZ）	120	300	1K	3K
修正系數	1.0	1.2	1.4	1.5

※ 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，第升溫5～10℃壽命減少一半。
要想保持長壽命請?jiān)谑褂眠^(guò)程中降低紋波電流。此外，額定電壓的80%以上到額定電壓范圍內可通過降低電壓延長壽命。
