超低溫鋁電解電容器
系列：LND
所屬分類：超低溫鋁電解電容器
類別：超低溫鋁電解電容器
額定電壓范圍（Vdc）：250~450

資料下載

工作上限溫度.標準壽命
詳細信息
規格書

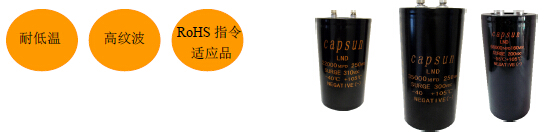

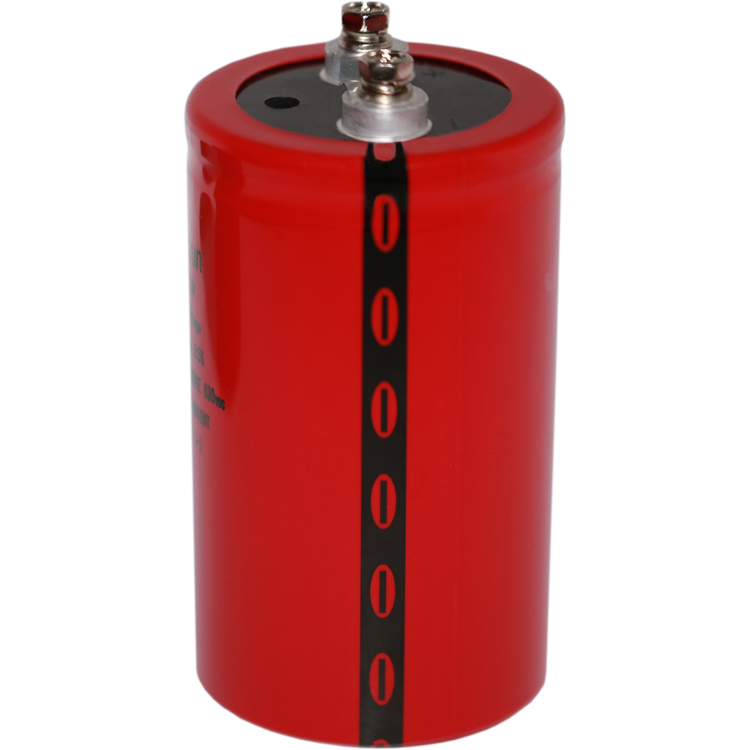

-55℃ 5000小時鋁電解電容器

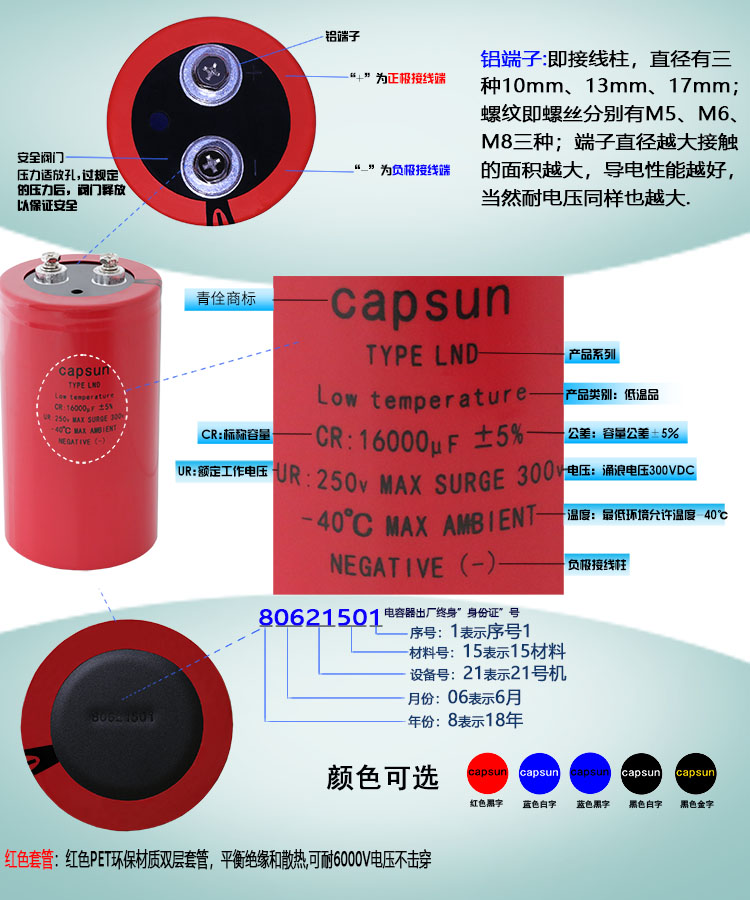

LND 系列

●超低溫鋁電解電容器。

●適用于戶外高壓真空斷路器、智能永磁真空開關、風力發電等。

◆規格表

項目	特性
工作溫度范圍	-55~+85℃
額定電壓范圍	350~450VDC
靜電容量容許差	± 20%（M） -------------20℃/120HZ
漏電流	I=0.02CV或者5mA中任意一個較小值 I:漏電流（µA）、C:靜電容量（µF）、額定電壓（VDC）---------20℃/5分鐘值
損失角正切值（tanδ）	≤0.12 ----------- 20℃/120HZ
溫度特性	靜電容量變化率 C（-25℃）/C（+20℃）≥0.7 ---------------- 20℃/120HZ
絕緣電阻	全部端子和容器套上的絕緣套且安裝的固定帶之間用DC500V的絕緣電阻測定儀測出的值≥100MΩ
絕緣耐壓	全部端子和容器套的絕緣套且安裝的固定帶之間施加AC2000V的電壓1分鐘未出現異常。
耐久性	在-55℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓2000小時后，待溫度恢復到20℃進行測量時，應滿足以下要求。
	靜電容量變化率	≤初始值的±20%
	損失角正切值	≤初始規格值的200%
	漏電流	≤初始規格值
高溫?zé)o負荷特性	在-55℃環境下，無負荷放置1000小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項）后進行測量時，應滿足以下要求
	靜電容量變化率	≤初始值的±20%
	損失角正切值	≤初始規格值的200%
	漏電流	≤初始規格值

標準品一覽表

工作電壓	額定容量	外殼尺寸D x L	損耗角120Hz,20℃	額定紋波電流	產品型號
工作電壓	額定容量	外殼尺寸D x L	損耗角120Hz,20℃	額定紋波電流
[V]	[μF]	[mm]	tanδ	（Ams/85℃,120Hz）
350	750	50*75	0.12	5.1	LND351M5C751MC75
	1100	50*96	0.12	6.9	LND351M5C112MC96
	1300	50*105	0.12	7.8	LND351M5C132MCA5
	1600	50*130	0.12	9.5	LND351M5C162MCD0
	1800	63.5*96	0.12	10	LND351M5C182MD96
	1900	50*145	0.12	10.7	LND351M5C192MCE5
	2400	63.5*115	0.12	12.6	LND351M5C242MDB5
	2800	63.5*130	0.12	14.3	LND351M5C282MDD0
	3400	63.5*155	0.12	17.1	LND351M5C342MDF5
	3500	76.2*115	0.12	16.9	LND351M5C352MEB5
	3800	63.5*170	0.12	18.8	LND351M5C382MDH0
	4000	76.2*130	0.12	19	LND351M5C402MED0
	5000	76.2*155	0.12	23	LND351M5C502MEF5
	5600	76.2*170	0.12	25.3	LND351M5C562MEH0
	6900	89*155	0.12	27.2	LND351M5C692MFF5
	7700	89*170	0.12	29.6	LND351M5C772MFH0
	8400	89*190	0.12	32.9	LND351M5C842MFK0
	9500	100*190	0.12	37.3	LND351M5C952MGK0
	11000	100*220	0.12	42.9	LND351M5C113MGN0
	14000	100*270	0.12	53.1	LND351M5C143MGT0
400	620	50*75	0.12	4.6	LND401M5C621MC75
	880	50*96	0.12	6.1	LND401M5C881MC96
	1000	50*105	0.12	6.8	LND401M5C102MCA5
	1400	50*130	0.12	8.9	LND401M5C142MCD0
	1500	63.5*96	0.12	9.1	LND401M5C152MD96
	1600	50*145	0.12	9.9	LND401M5C162MCE5
	2000	63.5*115	0.12	11.5	LND401M5C202MDB5
	2300	63.5*130	0.12	13	LND401M5C232MDD0
	2800	63.5*155	0.12	15.5	LND401M5C282MDF5
	2900	76.2*115	0.12	15.4	LND401M5C292MEB5
400	3200	63.5*170	0.12	17.3	LND401M5C322MDH0
	3400	76.2*130	0.12	17.5	LND401M5C342MED0
	4200	76.2*155	0.12	21.1	LND401M5C422MEF5
	4600	76.2*170	0.12	23	LND401M5C462MEH0
	5700	89*155	0.12	24.7	LND401M5C572MFF5
	6400	89*170	0.12	27	LND401M5C642MFH0
	7000	89*190	0.12	30	LND401M5C702MFK0
	7900	100*190	0.12	34	LND401M5C792MGK0
	9400	100*220	0.12	39.6	LND401M5C942MGN0
	12000	100*270	0.12	49.2	LND401M5C123MGT0
	500	50*75	0.12	4	LND451M5C501MC75
450	710	50*96	0.12	5.2	LND451M5C711MC96
	840	50*105	0.12	5.9	LND451M5C841MCA5
	1100	50*130	0.12	7.5	LND451M5C112MCD0
	1200	63.5*96	0.12	7.8	LND451M5C122MD96
	1300	50*145	0.12	8.4	LND451M5C132MCE5
	1600	63.5*115	0.12	9.8	LND451M5C162MDB5
	1800	63.5*130	0.12	10.9	LND451M5C182MDD0
	2300	63.5*155	0.12	13.3	LND451M5C232MDF5
	2300	76.2*115	0.12	13	LND451M5C232MEB5
	2500	63.5*170	0.12	14.5	LND451M5C252MDH0
	2700	76.2*130	0.12	14.8	LND451M5C272MED0
	3300	76.2*155	0.12	17.7	LND451M5C332MEF5
	3700	76.2*170	0.12	19.5	LND451M5C372MEH0
	4600	89*155	0.12	22.2	LND451M5C462MFF5
	5100	89*170	0.12	24.1	LND451M5C512MFH0
	5700	89*190	0.12	27.1	LND451M5C572MFK0
	6400	100*190	0.12	30.6	LND451M5C642MGK0
	7600	100*220	0.12	35.6	LND451M5C762MGN0
	9500	100*270	0.12	43.7	LND451M5C952MGT0

Ø100的產品是暫定規格，定購時請進行確認。

◆ 額定紋波電流頻率修正系數
紋波頻率與標準品一覽表的規定值相異時，請使用小于乘以下表系數所得之值的值。

● 頻率修正系數

頻率（HZ）	120	300	1K	3K
修正系數	0.83	1.00	1.25	1.33

※ 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，第升溫5～10℃壽命減少一半。
要想保持長壽命請在使用過程中降低紋波電流。此外，額定電壓的80%以上到額定電壓范圍內可通過降低電壓延長壽命。
