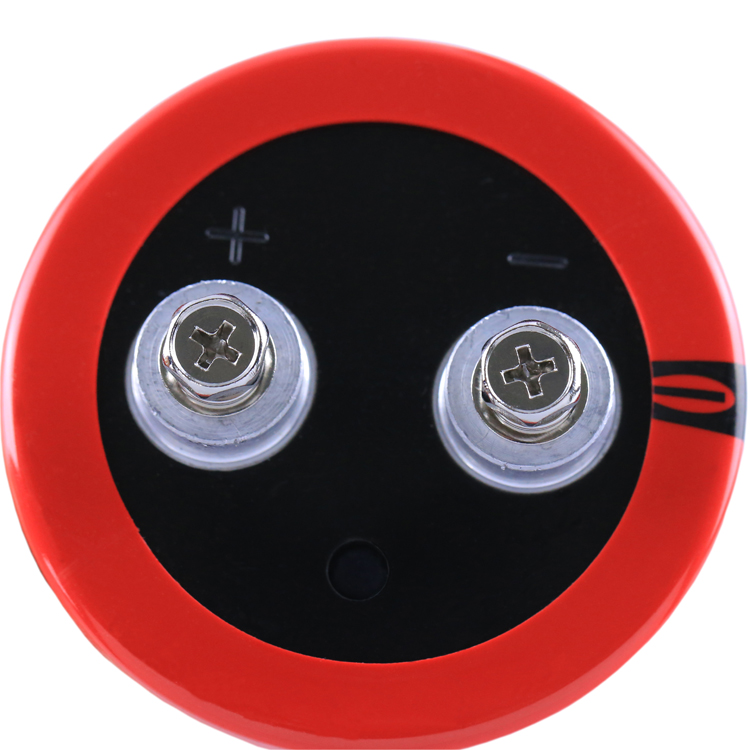

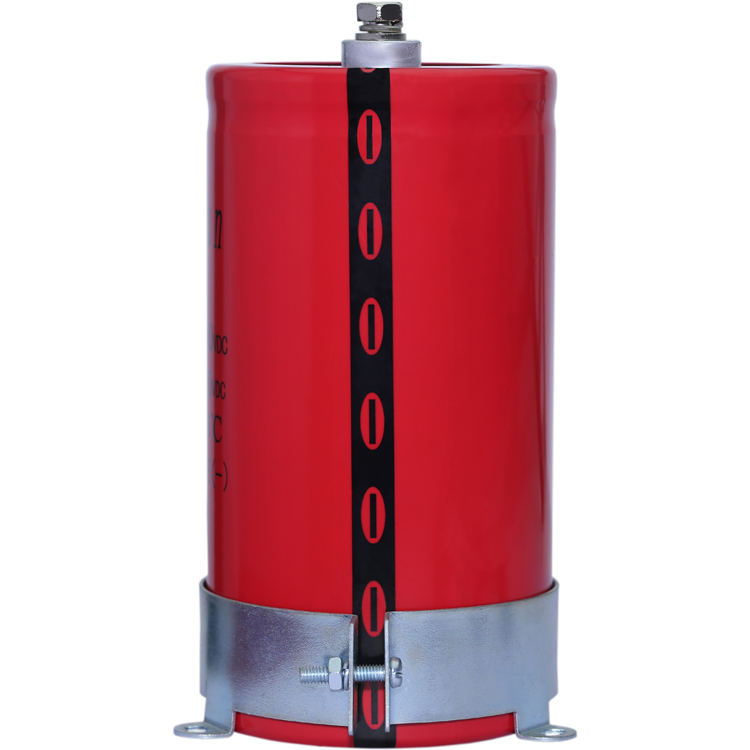

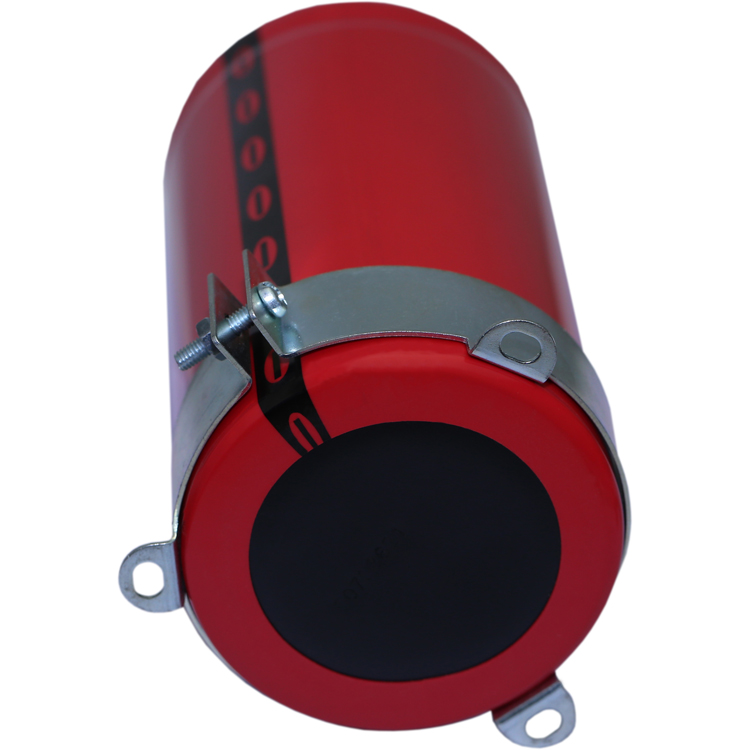

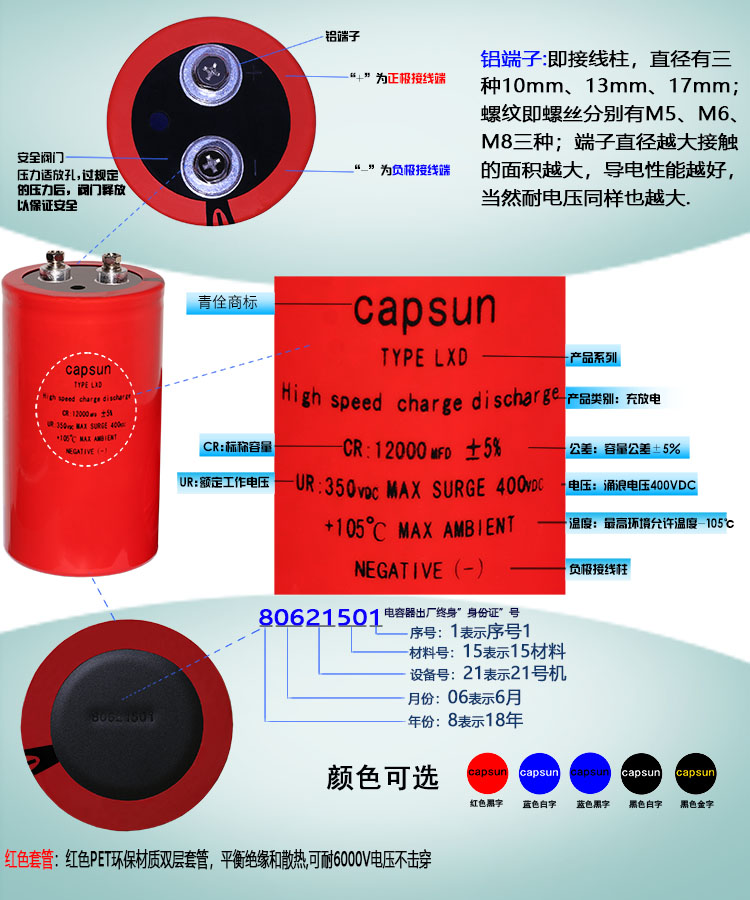

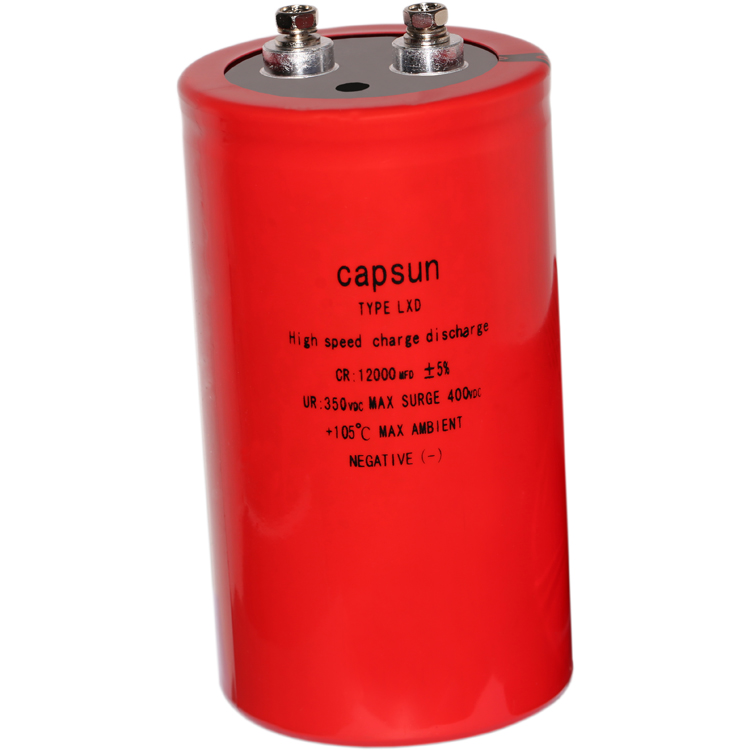

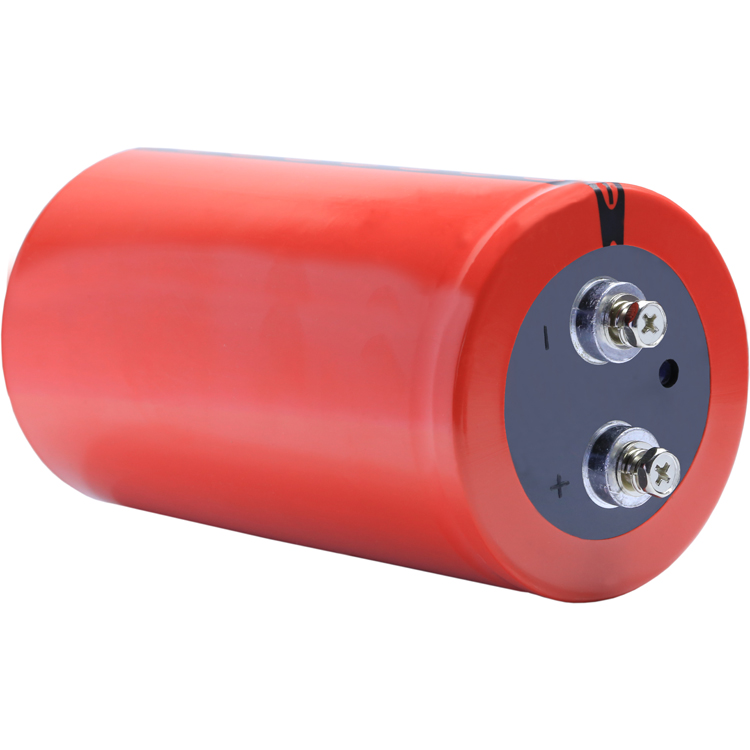

LXD 系列 |
 |
●充放電次數大于6000萬次，或8年以實際使用保證，綜合國外電容設計理念松下支鏈氨鹽及納米材料表面絡合劑的電解液，總體參數超過國外同類電容器
●用于高端長壽命大型焊接機，切割機，激光機，儲能機，碰焊機,電磁除鐵器,永磁除鐵器
●可以瞬間放電或瞬間徹底放電，特殊定制品可以脈沖寬度0.3ms以上，根據脈沖電流的大小可以作相應自動調整
◆規格表
|
項目 |
特性 |
||
|
工作溫度范圍 |
-40～+105℃（10-600VDC） |
||
|
額定電壓范圍 |
350～450VDC |
||
|
靜電容量容許差 |
± 20%（M）------------ 20℃/120HZ |
||
|
漏電流 |
I=0.02CV或者5mA中任意一個較小值 I:漏電流（µA）、 C:靜電容量（µF）、額定電壓（VDC）----20℃/5分鐘值 |
||
|
損失角正切值tanδ |
≤0.15 --------------20℃/120HZ |
||
|
溫度特性 |
靜電容量變化率 C（-25℃）/C（+20℃）≥0.7 ----------------- 20℃/120HZ |
||
|
絕緣電阻 |
全部端子和容器套上的絕緣套且安裝的固定帶之間用DC500V的絕緣電阻測定儀測出的值≥100MΩ |
||
|
絕緣耐壓 |
全部端子和容器套的絕緣套且安裝的固定帶之間施加AC2000V的電壓1分鐘未出現異常。 |
||
|
充放電 |
環境溫度40℃，充放電電壓差（△V）=額定電壓x0.5，在周期3HZ時進行6000萬次充放電后， 應滿足以下項目。 |
||
|
靜電容量變化率 |
≤初始值的±10% |
 |
|
|
損失角正切值 |
≤初始規格值的100% |
||
|
漏電流 |
≤初始規格值 |
||
|
頻率 |
3HZ |
||
|
周期數 |
6.000萬次 |
||
|
高溫?zé)o負荷特性 |
在105℃環境下，無負荷放置1000小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項） 后進行測量時，應滿足以下要求 |
||
|
靜電容量變化率 |
≤初始值的±20% |
||
|
損失角正切值 |
≤初始規格值的200% |
||
| 漏電流 | ≤初始規格值 | ||

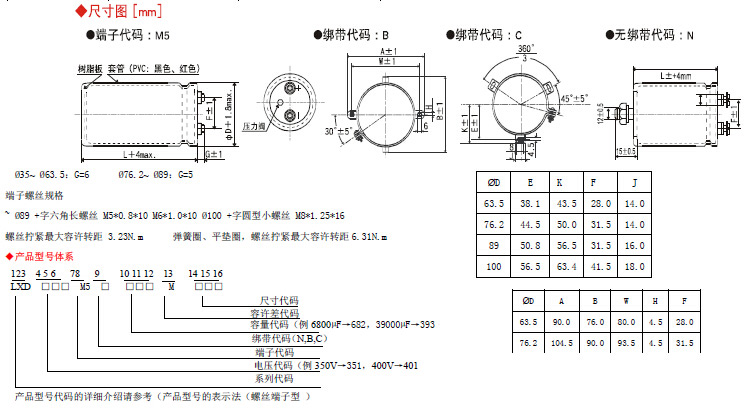

標準品一覽表
|
工作電壓 |
額定容量 |
外殼尺寸D x L |
損耗角120Hz,20℃ |
額定紋波電流 |
產品型號 |
|
[V] |
[μF] |
[mm] |
[mΩ] |
（Ams/85℃,120Hz） |
|
| 350 |
1200 |
50*60 |
4.7 |
1.56 |
LXD351M5C122MC60 |
|
1500 |
50*70 |
5.5 |
1.83 |
LXD351M5C152MC70 |
|
|
1800 |
50*80 |
6.4 |
2.13 |
LXD351M5C182MC80 |
|
|
2200 |
50*96 |
7.6 |
2.53 |
LXD351M5C222MC96 |
|
|
2700 |
50*105 |
8.8 |
2.94 |
LXD351M5C272MCA5 |
|
|
2700 |
50*115 |
9.2 |
3.06 |
LXD351M5C272MCB5 |
|
|
3300 |
50*130 |
10.8 |
3.58 |
LXD351M5C332MCD0 |
|
|
4700 |
63.5*115 |
13.2 |
4.61 |
LXD351M5C472MDB5 |
|
|
5600 |
63.5*130 |
15.2 |
5.3 |
LXD351M5C562MDD0 |
|
|
5600 |
76.2*105 |
15.2 |
5.36 |
LXD351M5C562MEA5 |
|
|
6800 |
63.5*155 |
18.1 |
6.32 |
LXD351M5C682MDF5 |
|
|
8200 |
63.5*170 |
20.7 |
7.25 |
LXD351M5C822MDH0 |
|
|
8200 |
76.2*130 |
20.2 |
6.57 |
LXD351M5C822MED0 |
|
|
10000 |
76.2*155 |
24.2 |
8.47 |
LDX351M5C103MEF5 |
|
|
10000 |
89*115 |
23.1 |
8.1 |
LXD351M5C103MFB5 |
|
|
12000 |
76.2*170 |
27.6 |
9.66 |
LXD351M5C123MEH0 |
|
|
12000 |
89*130 |
26.6 |
9.33 |
LXD351M5C123MFD0 |
|
|
15000 |
89*155 |
32.1 |
11.2 |
LXD351M5C153MFF5 |
|
|
15000 |
89*170 |
33.5 |
11.7 |
LXD351M5C153MFH0 |
|
|
18000 |
89*190 |
38.5 |
13.5 |
LXD351M5C183MFK0 |
|
| 375 |
1000 |
50*60 |
4.3 |
1.42 |
LXD3H1M5C102MC60 |
|
1200 |
50*70 |
4.9 |
1.64 |
LXD3H1M5C122MC70 |
|
|
1500 |
50*80 |
5.8 |
1.94 |
LXD3H1M5C152MC80 |
|
|
2200 |
50*96 |
7.6 |
2.54 |
LXD3H1M5C222MC96 |
|
|
2200 |
50*105 |
8 |
2.65 |
LXD3H1M5C222MCA5 |
|
|
2700 |
50*115 |
9.2 |
3.06 |
LXD3H1M5C272MCB5 |
|
|
3300 |
50*130 |
10.8 |
3.58 |
LXD3H1M5C332MCD0 |
|
|
4700 |
63.5*115 |
13.2 |
4.61 |
LXD3H1M5C472MDB5 |
|
|
5600 |
63.5*130 |
15.2 |
5.3 |
LXD3H1M5C562MDD0 |
|
|
5600 |
76.2*105 |
15.2 |
5.36 |
LXD3H1M5C562MEA5 |
|
|
6800 |
63.5*155 |
18.1 |
6.32 |
LXD3H1M5C682MDF5 |
|
|
6800 |
63.5*170 |
18.9 |
6.6 |
LXD3H1M5C682MDH0 |
|
|
8200 |
76.2*130 |
20.2 |
7.09 |
LXD3H1M5C822MED0 |
|
|
8200 |
89*115 |
20.9 |
7.35 |
LXD3H1M5C822MFB5 |
|
|
10000 |
76.2*155 |
24.2 |
8.48 |
LXD3H1M5C103MEF5 |
|
|
10000 |
76.2*170 |
25.2 |
8.85 |
LXD3H1M5C103MEH0 |
|
|
10000 |
89*130 |
24.3 |
8.54 |
LXD3H1M5C103MFD0 |
|
|
12000 |
89*155 |
28.4 |
10 |
LXD3H1M5C123MFF5 |
|
|
15000 |
89*170 |
33.5 |
11.7 |
LXD3H1M5C153MFH0 |
|
|
15000 |
89*190 |
35.2 |
12.3 |
LXD3H1M5C153MFK0 |
|
| 450 |
820 |
50*60 |
3.8 |
1.29 |
LXD421M5C821MC60 |
|
1000 |
50*70 |
4.4 |
1.5 |
LXD451M5C102MC70 |
|
|
1200 |
50*80 |
5.2 |
1.74 |
LXD451M5C122MC80 |
|
|
1500 |
50*96 |
6.2 |
2.1 |
LXD451M5C152MC96 |
|
|
1800 |
50*105 |
7.1 |
2.41 |
LXD451M5C182MCA5 |
|
|
1800 |
50*115 |
7.4 |
2.51 |
LXD451M5C182MCB5 |
|
|
2200 |
50*130 |
8.7 |
2.93 |
LXD451M5C222MCD0 |
|
|
3300 |
63.5*115 |
11 |
3.88 |
LXD451M5C332MDB5 |
|
|
3900 |
63.5*130 |
12.7 |
4.44 |
LXD451M5C392MDD0 |
|
|
3900 |
76.2*105 |
13.2 |
4.49 |
LXD451M5C392MEA5 |
|
| 400 |
1000 |
50*60 |
4.3 |
1.42 |
LXD401M5C102MC60 |
|
1200 |
50*70 |
4.9 |
1.64 |
LXD401M5C122MC70 |
|
|
1500 |
50*80 |
5.8 |
1.95 |
LXD401M5C152MC80 |
|
|
1800 |
50*96 |
6.9 |
2.29 |
LXD401M5C182MC96 |
|
|
2200 |
50*105 |
8 |
2.65 |
LXD401M5C222MCA5 |
|
|
2200 |
50*115 |
8.3 |
2.77 |
LXD401M5C222MCB5 |
|
|
2700 |
50*130 |
9.8 |
3.23 |
LXD401M5C272MCD0 |
|
|
3900 |
63.5*115 |
12 |
4.21 |
LXD401M5C392MDB5 |
|
|
4700 |
63.5*130 |
13.9 |
4.86 |
LXD401M5C472MDD0 |
|
|
5600 |
63.5*155 |
16.4 |
5.75 |
LXD401M5C562MDF5 |
|
|
5600 |
63.5*170 |
17.1 |
5.99 |
LXD401M5C562MDH0 |
|
|
5600 |
76.2*105 |
15.2 |
5.35 |
LXD401M5C562MEA5 |
|
|
6800 |
76.2*130 |
18.4 |
6.47 |
LXD401M5C682MED0 |
|
|
8200 |
76.2*155 |
21.9 |
7.68 |
LXD401M5C822MEF5 |
|
|
8200 |
76.2*170 |
22.8 |
8.02 |
LXD401M5C822MEH0 |
|
|
8200 |
89*115 |
20.9 |
7.35 |
LXD401M5C822MFB5 |
|
|
10000 |
89*130 |
24.3 |
8.26 |
LXD401M5C103MFD0 |
|
|
12000 |
89*155 |
28.7 |
10 |
LXD401M5C123MFF5 |
|
|
12000 |
89*170 |
29.9 |
10.5 |
LXD401M5C123MFH0 |
|
|
15000 |
89*190 |
31.2 |
12.3 |
LXD401M5C153MFK0 |
|
| 420 |
820 |
50*60 |
3.8 |
1.29 |
LXD421M5C821MC60 |
|
1000 |
50*70 |
4.4 |
1.5 |
LXD421M5C102MC70 |
|
|
1200 |
50*80 |
5.2 |
1.75 |
LXD421M5C122MC80 |
|
|
1800 |
50*96 |
6.8 |
2.3 |
LXD421M5C182MC96 |
|
|
1800 |
50*105 |
7.1 |
2.4 |
LXD421M5C182MCA5 |
|
|
2200 |
50*115 |
8.2 |
2.77 |
LXD421M5C222MCB5 |
|
|
2700 |
50*130 |
9.6 |
3.25 |
LXD421M5C272MCD0 |
|
|
3300 |
63.5*115 |
11 |
3.87 |
LXD421M5C332MDB5 |
|
|
3900 |
63.5*130 |
12.7 |
4.44 |
LXD421M5C392MDD0 |
|
|
4700 |
63.5*155 |
15 |
5.28 |
LXD421M5C472MDF5 |
|
|
4700 |
76.2*105 |
13.9 |
4.92 |
LXD421M5C472MEA5 |
|
|
5600 |
63.5*170 |
17.1 |
6.02 |
LXD421M5C562MDH0 |
|
|
5600 |
76.2*130 |
16.6 |
5.9 |
LXD421M5C562MED0 |
|
|
6800 |
76.2*155 |
19.8 |
7.02 |
LXD421M5C682MEF5 |
|
|
6800 |
89*115 |
19 |
6.73 |
LXD421M5C682MFB5 |
|
|
8200 |
76.2*170 |
22.7 |
8.04 |
LXD421M5C822MEH0 |
|
|
8200 |
89*130 |
22 |
7.78 |
LXD421M5C822MFD0 |
|
|
10000 |
89*155 |
26.2 |
9.24 |
LXD421M5C103MFF5 |
|
|
12000 |
89*170 |
29.9 |
10.5 |
LXD421M5C123MFH0 |
|
|
12000 |
89*190 |
31.5 |
11 |
LXD421M5C123MFK0 |
|
| 450 |
4700 |
63.5*155 |
15 |
5.27 |
LXD451M5C472MDF5 |
|
4700 |
63.5*170 |
15.6 |
5.5 |
LXD451M5C472MDH0 |
|
|
5600 |
76.2*130 |
16.6 |
5.88 |
LXD451M5C562MED0 |
|
|
6800 |
76.2*155 |
19.8 |
7.04 |
LXD451M5C682MEF5 |
|
|
6800 |
89*115 |
19 |
6.72 |
LXD451M5C682MFB5 |
|
|
8200 |
76.2*170 |
22.7 |
7.97 |
LXD451M5C822MEH0 |
|
|
8200 |
89*130 |
22 |
7.72 |
LXD451M5C822MFD0 |
|
|
10000 |
89*155 |
26.2 |
9.22 |
LXD451M5C103MFF5 |
|
|
10000 |
89*170 |
27.3 |
9.66 |
LXD451M5C103MFH0 |
|
|
12000 |
89*190 |
31.5 |
11.1 |
LXD451M5C123MFK0 |
◆ 額定紋波電流頻率修正系數
紋波頻率與標準品一覽表的規定值相異時，請使用小于乘以下表系數所得之值的值。
● 頻率修正系數
|
頻率（HZ） |
50 |
120 |
300 |
1K |
3K |
|
修正系數 |
0.8 |
1.0 |
1.1 |
1.3 |
1.4 |
※ 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，第升溫5～10℃壽命減少一半。
要想保持長壽命請?jiān)谑褂眠^程中降低紋波電流。此外，額定電壓的80%以上到額定電壓范圍內可通過降低電壓延長壽命。
