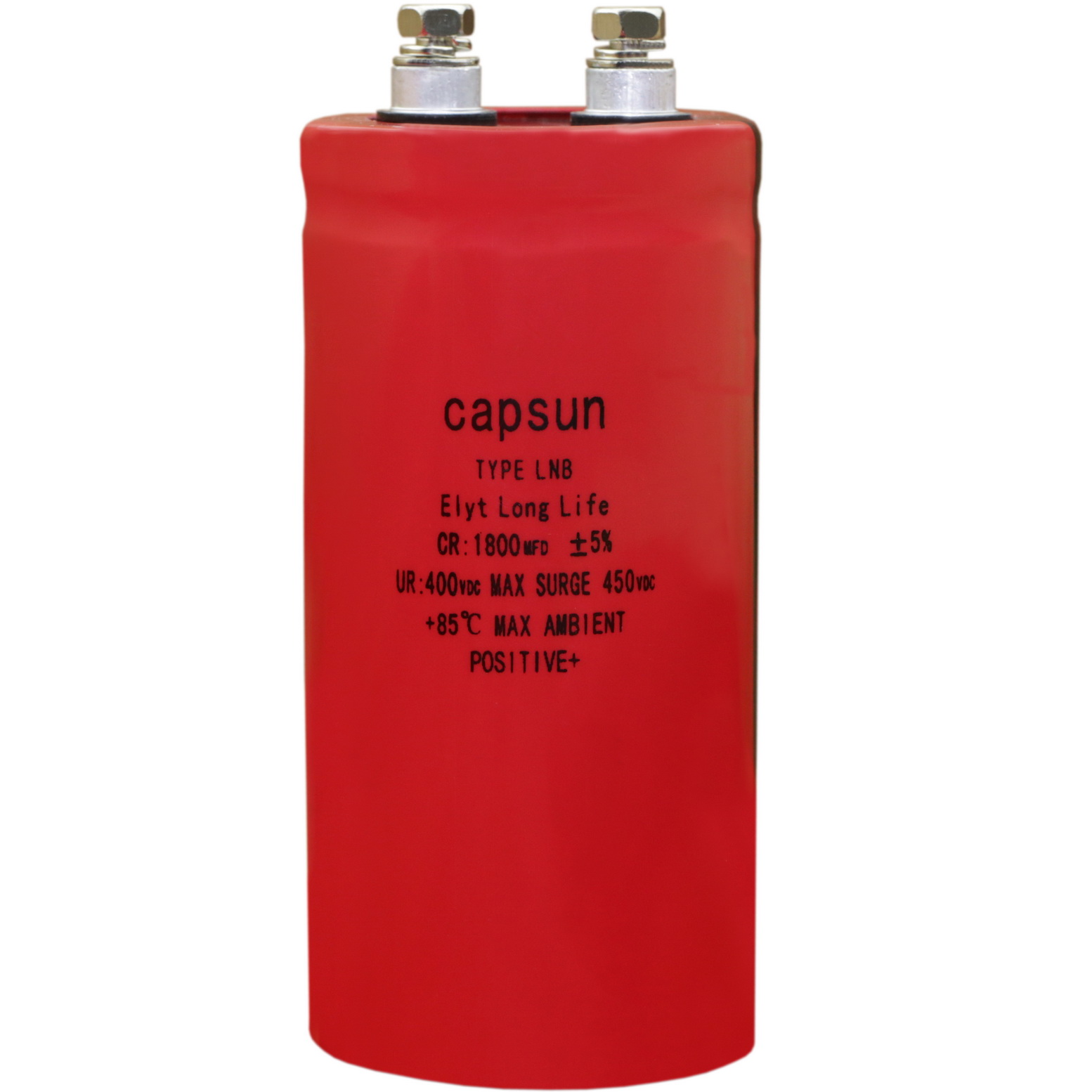

LNB 系列

項目

特性

工作溫度范圍

-25~+85℃

額定電壓范圍

350~450VDC

靜電容量容許差

± 20%（M）-----------20℃/120HZ

漏電流

I=0.02CV或者5mA中任意一個較小值
I:漏電流（µA）、C:靜電容量（µF）、額定電壓（VDC）----------- 20℃/5分鐘值

損失角正切值（tanδ）

≤0.25  -------------- 20℃/120HZ

溫度特性

靜電容量變化率 C（-25℃）/C（+20℃）≥0.7  ------------- 20℃/120HZ

絕緣電阻

全部端子和容器套上的絕緣套且安裝的固定帶之間用DC500V的絕緣電阻測定儀測出的值≥100MΩ

絕緣耐壓

全部端子和容器套的絕緣套且安裝的固定帶之間施加AC2000V的電壓1分鐘未出現異常。

耐久性

在85℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓2000小時后，
待溫度恢復到20℃進行測量時，應滿足以下要求。

靜電容量變化率

≤初始值的±20%

損失角正切值

≤初始規格值的200%

漏電流

≤初始規格值

高溫?zé)o負荷特性

在85℃環境下，無負荷放置500小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項）
后進行測量時，應滿足以下要求

靜電容量變化率

≤初始值的±20%

損失角正切值

≤初始規格值的200%

漏電流

≤初始規格值

工作電壓

額定容量

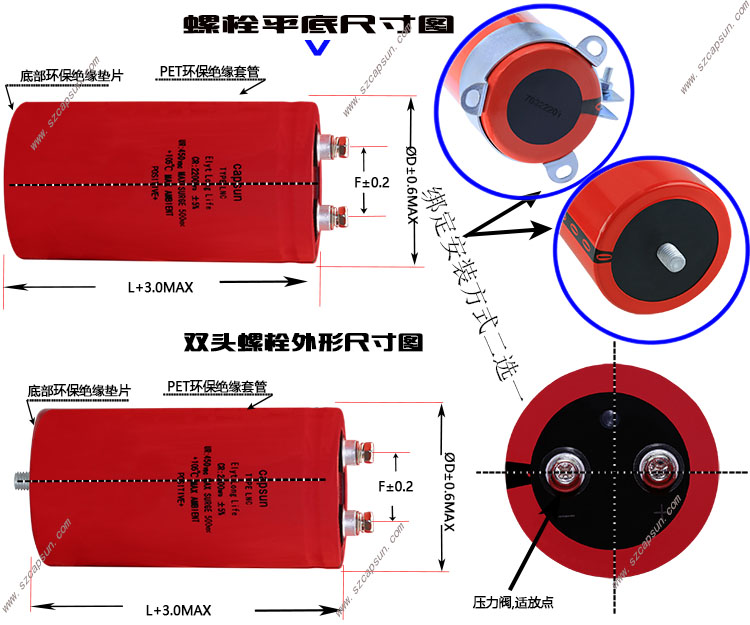

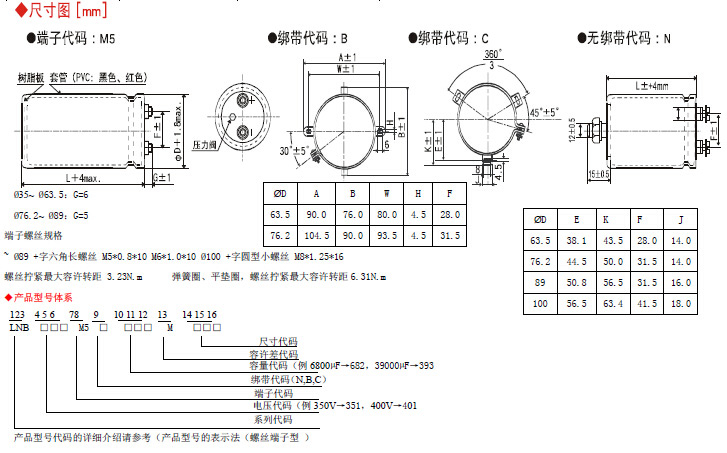

外殼尺寸D x L

損耗角120Hz,20℃

額定紋波電流

產品型號

[V]

[μF]

[mm]

[tanδ]

（Ams/85℃,120Hz）

350

1200

50*60

0.25

4.9

LNB351M5C122MC60

1800

50*75

0.25

6.5

LNB351M5C182MC75

2200

50*85

0.25

7.5

LNB351M5C222MC85

2200

50*96

0.25

7.7

LNB351M5C222MC96

2700

50*115

0.25

9.3

LNB351M5C272MCB5

3300

50*130

0.25

10.8

LNB351M5C332MCD0

3900

63.5*115

0.25

12.1

LNB351M5C392MDB5

4700

63.5*130

0.25

14

LNB351M5C472MDD0

5600

63.5*155

0.25

16.6

LNB351M5C562MDF5

5600

76.2*115

0.25

16.1

LNB351M5C562MEB5

6800

63.5*190

0.25

20

LNB351M5C682MDK0

6800

76.2*130

0.25

18.6

LNB351M5C682MED0

8200

76.2*155

0.25

22.2

LNB351M5C822MEF5

10000

76.2*170

0.25

25.2

LNB351M5C103MEH0

12000

89*155

0.25

29.1

LNB351M5C123MFF5

15000

89*190

0.25

35.7

LNB351M5C153MFK0

18000

100*190

0.25

36.9

LNB351M5C183MGK0

22000

100*250

0.25

46.1

LNB351M5C223MGR0

400

1000

50*60

0.25

4.4

LNB401M5C102MC60

1500

50*75

0.25

5.9

LNB401M5C152MC75

1800

50*85

0.25

6.8

LNB401M5C182MC85

1800

50*96

0.25

7

LNB401M5C182MC96

2200

50*105

0.25

8

LNB401M5C222MCA5

2700

50*130

0.25

9.8

LNB401M5C272MCD0

3300

63.5*115

0.25

11.1

LNB401M5C332MDB5

3900

63.5*130

0.25

12.7

LNB401M5C392MDD0

4700

63.5*155

0.25

15.2

LNB401M5C472MDF5

4700

76.2*115

0.25

14.7

LNB401M5C472MEB5

5600

63.5*190

0.25

18.2

LNB401M5C562MDK0

5600

76.2*130

0.25

16.9

LNB401M5C562MED0

6800

76.2*155

0.25

20.2

LNB401M5C682MEF5

8200

76.2*170

0.25

22.8

LNB401M5C822MEH0

10000

89*155

0.25

26.6

LNB401M5C103MFF5

12000

89*170

0.25

30

LNB401M5C123MFH0

15000

100*190

0.25

33.7

LNB401M5C153MGK0

18000

100*220

0.25

37.4

LNB401M5C183MGN0

820

50*60

0.25

4

LNB451M5C821MC60

1000

50*75

0.25

4.8

LNB451M5C102MC75

1200

50*85

0.25

5.6

LNB451M5C122MC85

1200

50*96

0.25

5.7

LNB451M5C122MC96

1500

50*96

0.25

6.3

LNB451M5C152MC96

1800

50*115

0.25

7.6

LNB451M5C182MCB5

2200

50*130

0.25

8.8

LNB451M5C222MCD0

2700

63.5*115

0.25

10.1

LNB451M5C272MDB5

3300

63.5*130

0.25

11.7

LNB451M5C332MDD0

3900

63.5*155

0.25

13.8

LNB451M5C392MDF5

3900

76.2*115

0.25

13.4

LNB451M5C392MEB5

4700

63.5*190

0.25

16.7

LNB451M5C472MDK0

4700

76.2*130

0.25

15.5

LNB451M5C472MED0

5600

76.2*155

0.25

18.3

LNB451M5C562MEF5

6800

76.2*170

0.25

20.7

LNB451M5C682MEH0

8200

89*155

0.25

24.1

LNB451M5C822MFF5

10000

89*170

0.25

27.8

LNB451M5C103MFH0

12000

10*190

0.25

29.3

LNB451M5C123MGK0

15000

1009250

0.25

37

LNB451M5C153MGR0

頻率（HZ）

50

120

300

1K

3K

修正系數

0.8

1.0

1.1

1.3

1.4
